تعتبر أنظمة التهوية عصب الحياة في العديد من المنشآت التجارية والصناعية، وخاصة في المطابخ والمطاعم والمستودعات. وتلعب لوحات التشغيل دور العقل المدبر الذي يتحكم في هذه الأنظمة. ومع ذلك، يواجه الكثيرون مشكلة متكررة ومزعجة تتمثل في احتراق الفيوزات وتلف الريلاي بشكل مفاجئ، مما يؤدي إلى توقف الأنظمة بالكامل.
في هذا الدليل الفني الشامل، سنغوص بعمق في الأسباب الجذرية لهذه المشكلة، وسنقدم لك استراتيجيات فعالة للتشخيص الاحترافي، وأفضل ممارسات الصيانة الوقائية لضمان استمرارية عمل أنظمتك بأعلى كفاءة ممكنة.

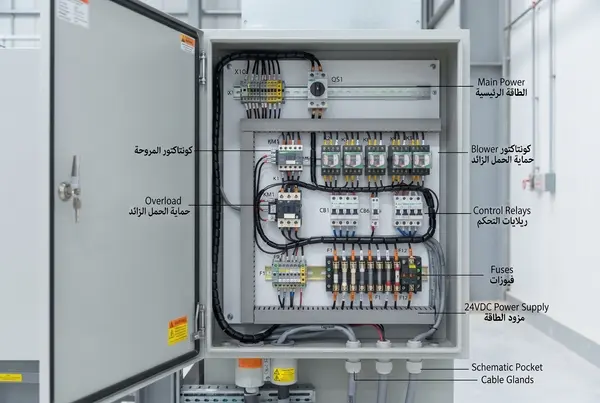

الدور الحيوي للفيوزات والريلاي في حماية الشفاطات المركزية
قبل الغوص في أسباب الأعطال، يجب أن نفهم أولاً الوظيفة الأساسية لهذه المكونات الكهربائية الدقيقة التي تحمي استثماراتك في أنظمة التهوية.
ما هو الفيوز (المصهر) وكيف يحمي مراوح التهوية؟
الفيوز هو خط الدفاع الأول في أي لوحة تحكم كهربائية. وظيفته الأساسية هي حماية الدائرة الكهربائية والمحركات من التيارات العالية. يتكون الفيوز من سلك معدني دقيق مصمم لينصهر وينقطع عندما يتجاوز التيار الكهربائي المار فيه الحد المسموح به. هذا الانقطاع السريع يمنع وصول التيار الزائد إلى محرك الشفاط المركزي، مما يحميه من الاحتراق الكامل.
ما هو الريلاي (المرحل) وما أهميته في لوحات التشغيل؟
الريلاي هو مفتاح كهرومغناطيسي يعمل على فتح وإغلاق الدوائر الكهربائية إلكترونياً أو كهروميكانيكياً. في أنظمة الشفاطات المركزية، يُستخدم الريلاي للتحكم في تيارات عالية باستخدام إشارات تحكم ذات تيار منخفض. بعبارة أخرى، هو الوسيط الذي يتلقى أمر التشغيل وينقله بأمان إلى محرك المروحة.
الأسباب الرئيسية وراء احتراق الفيوزات في لوحات تشغيل الشفاطات المركزية
إن احتراق الفيوز ليس عطلاً في حد ذاته، بل هو “عرض” لمشكلة أكبر داخل النظام الكهربائي أو الميكانيكي. إليك أهم الأسباب التي تؤدي إلى هذه المشكلة:
1. الارتفاع المفاجئ في التيار الكهربائي (Overcurrent)
يعتبر الارتفاع المفاجئ في التيار من أكثر الأسباب شيوعاً. يحدث هذا عندما يسحب محرك المروحة تياراً أعلى من المعدل الطبيعي المصمم له. قد يكون هذا نتيجة لضعف في مصدر الطاقة الرئيسي، أو بسبب جهد كهربائي غير مستقر في الشبكة المحلية.
2. حدوث قصر في الدائرة الكهربائية (Short Circuit)
يحدث القصر الكهربائي عندما يتلامس سلكان يحملان شحنات مختلفة (مثل السلك الحار مع السلك المتعادل أو الأرضي) بشكل مباشر دون المرور بحمل كهربائي. هذا يؤدي إلى تدفق تيار هائل ومفاجئ يتسبب في احتراق الفيوز فوراً لحماية باقي مكونات لوحات التشغيل.
3. تراكم الشحوم والأوساخ في مراوح التهوية
في البيئات القاسية مثل المطابخ التجارية، تتراكم الشحوم والزيوت على ريش مراوح التهوية بمرور الوقت. هذا التراكم يزيد من وزن الريش ويجعل دوران المحرك أكثر صعوبة (زيادة الحمل الميكانيكي). وبالتالي، يضطر المحرك لسحب تيار كهربائي أعلى للتغلب على هذه المقاومة، مما يؤدي في النهاية إلى احتراق الفيوز.
4. تقادم الأسلاك وتلف العوازل
مع مرور الزمن والتعرض المستمر للحرارة العالية والاهتزازات، تبدأ العوازل البلاستيكية المحيطة بالأسلاك في التكسر والتلف. هذا التلف يعرض الأسلاك النحاسية للتلامس مع الهيكل المعدني للشفاط أو مع أسلاك أخرى، مما يخلق مسارات غير صحيحة للتيار الكهربائي.
5. استخدام فيوزات غير مطابقة لمواصفات الشفاطات المركزية
أحد الأخطاء البشرية الشائعة هو قيام الفنيين باستبدال الفيوز المحترق بآخر ذو سعة أمبيرية غير صحيحة (أقل أو أعلى من المطلوب). إذا كان الفيوز أقل من المطلوب، سيحترق باستمرار عند التشغيل العادي. وإذا كان أعلى، فلن يحترق عند وجود خطر، مما يؤدي إلى كارثة واحتراق المحرك نفسه.
لماذا تتعرض أجزاء الريلاي للتلف في لوحات التشغيل؟
الريلايات مكونات كهروميكانيكية تحتوي على أجزاء متحركة، مما يجعلها عرضة للتآكل والتلف بمرور الوقت. تشمل أسباب تعطلها ما يلي:
1. تآكل نقاط التلامس (Contact Wear) داخل الريلاي
في كل مرة يعمل فيها الريلاي لتشغيل الشفاطات المركزية، تحدث شرارة كهربائية صغيرة عند نقاط التلامس. بمرور الوقت وآلاف دورات التشغيل، تتسبب هذه الشرارات في تآكل السطح المعدني لنقاط التلامس أو تفحمها، مما يمنع توصيل التيار بشكل سليم.
2. تلف ملف التشغيل (Coil Failure) بسبب الحرارة
يحتوي الريلاي على ملف نحاسي (Coil) يولد مجالاً مغناطيسياً عند مرور التيار فيه. إذا ارتفعت درجة الحرارة داخل لوحات التشغيل بشكل كبير، أو إذا كان هناك تذبذب مستمر في الجهد الكهربائي، فإن العزل الرقيق المحيط بأسلاك الملف قد يذوب، مما يؤدي إلى احتراق الملف وتوقف الريلاي عن العمل.
3. الأحمال الزائدة وضعف تهوية المطابخ والمطاعم
تعتبر المطابخ التجارية من أكثر البيئات تحدياً للمعدات الكهربائية. الحرارة العالية والرطوبة المستمرة تضعف كفاءة المكونات. ولتجنب هذه المشاكل، يجب تصميم نظام التهوية بشكل دقيق يتناسب مع حجم العمل. يمكنك الاطلاع على معلومات تفصيلية ومهمة جداً من خلال قراءة دليل مراوح تهوية المستودعات والمطاعم والمطابخ، والذي يقدم إرشادات حاسمة لاختيار السعات المناسبة وتجنب الأحمال الزائدة التي تدمر لوحات التحكم.

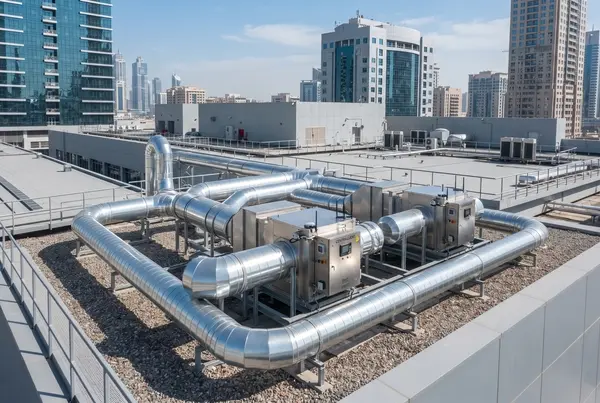

تأثير التكنولوجيا: دور الشفاطات المركزية الذكية في تقليل الأعطال
مع تطور التكنولوجيا، لم تعد لوحات التشغيل تعتمد فقط على المكونات الكهروميكانيكية التقليدية. الأنظمة الحديثة أصبحت قادرة على حماية نفسها بفضل التقنيات المتقدمة.
مميزات مستشعرات الحماية المتقدمة
الأنظمة الحديثة مزودة بمستشعرات تراقب درجة حرارة المحرك، وسرعة الدوران، وقيمة التيار المسحوب في الوقت الفعلي. إذا اكتشف النظام أي شذوذ، فإنه يقوم بإيقاف التشغيل بذكاء قبل أن تصل المشكلة إلى مرحلة احتراق الفيوز أو الريلاي، بل ويرسل تنبيهاً للفنيين.
الانتقال إلى الأنظمة الذكية لتوفير الطاقة والصيانة
الاعتماد على التقنيات الحديثة يقلل من التدخل البشري ويطيل العمر الافتراضي للمكونات الكهربائية. وللتعرف على أحدث هذه التقنيات وكيف يمكنها حماية استثماراتك، ننصحك باستكشاف مواصفات الشفاطات المركزية الذكية التي توفر حماية متكاملة ضد أعطال التيار الزائد وتقلل من فترات توقف العمل.
الدليل الفني الشامل لإجراء الصيانة الوقائية للوحات التشغيل
الصيانة الوقائية ليست مجرد خيار، بل هي ضرورة ملحة لتجنب الأعطال المفاجئة والتكاليف الباهظة. إليك الخطوات التفصيلية لجدول صيانة احترافي لمراوح التهوية ولوحاتها:
1. الفحص البصري الدوري للأسلاك والتوصيلات
يجب فتح لوحات التشغيل بشكل شهري (بعد فصل التيار الكهربائي تماماً) وإجراء فحص بصري دقيق. ابحث عن أي علامات لتغير لون الأسلاك (الاصفرار أو السواد يشير إلى حرارة عالية)، أو أي تشققات في العوازل. تأكد من أن جميع المسامير الرابطة للأسلاك مشدودة بإحكام، حيث أن التوصيلات الرخوة تسبب مقاومة كهربائية عالية وبالتالي حرارة واحتراق.
2. تنظيف لوحات التشغيل من الغبار والزيوت
الغبار هو العدو اللدود للإلكترونيات. يعمل الغبار المتراكم كبطانية عازلة تمنع تبديد الحرارة من الريلايات والفيوزات. استخدم هواءً مضغوطاً (بضغط خفيف) ومواد تنظيف مخصصة للوحات الإلكترونية (Contact Cleaner) لإزالة الأتربة وأي أبخرة زيتية قد تكون تسربت إلى داخل اللوحة.
3. قياس شدة التيار (الأمبير) بشكل منتظم
أثناء عمل الشفاطات المركزية بكامل طاقتها، استخدم جهاز “الكلامب ميتر” (Clamp Meter) لقياس التيار الفعلي الذي يسحبه كل محرك ومقارنته بالتيار المدون على لوحة بيانات المحرك (Nameplate). إذا كان التيار المسحوب قريباً جداً من الحد الأقصى أو يتجاوزه، فهذا إنذار مبكر بوجود مشكلة ميكانيكية أو انسداد في مجاري الهواء.
4. استبدال القطع الاستهلاكية قبل انتهاء عمرها الافتراضي
الريلايات والمقاولات (Contactors) لها عمر افتراضي يُقاس بعدد دورات التشغيل. لا تنتظر حتى يحترق الريلاي لتغييره. قم بإنشاء سجل صيانة لكل مروحة، واستبدل هذه المكونات بشكل دوري (مثلاً كل سنتين إلى ثلاث سنوات حسب كثافة الاستخدام) لتجنب توقف النظام في أوقات الذروة.

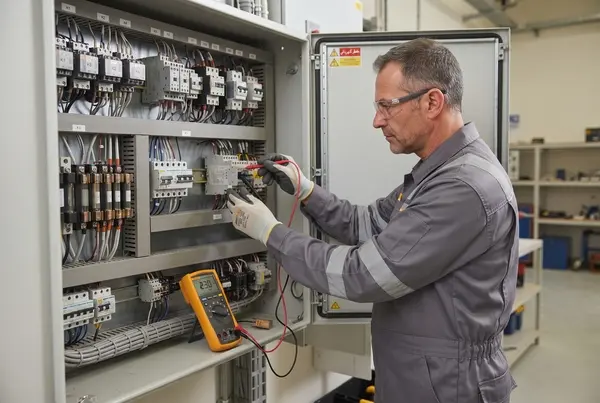

خطوات التشخيص الاحترافي عند تعطل مراوح التهوية
عندما يتوقف النظام عن العمل وتجد فيوزاً محترقاً، لا تقم بتغييره فوراً وإعادة التشغيل، بل اتبع بروتوكول التشخيص التالي:
الخطوة الأولى: عزل الطاقة والفحص الأولي
قم بإيقاف تشغيل القاطع الرئيسي للوحة. استخدم الملتيميتر للتأكد من عدم وجود جهد كهربائي. افحص الفيوز المحترق؛ إذا كان الزجاج الداخلي متفحماً بشدة أو السلك منصهراً بعنف، فهذا يدل على وجود قصر كهربائي قوي (Short Circuit). أما إذا كان السلك مقطوعاً ببساطة دون تفحم، فالسبب غالباً هو حمل زائد (Overload).
الخطوة الثانية: اختبار سلامة المحرك الكهربائي
افصل أسلاك المحرك من لوحة التحكم. استخدم جهاز قياس المقاومة (Ohmmeter) لقياس المقاومة بين ملفات المحرك وبين جسم المحرك المعدني (Ground). إذا أعطى الجهاز قراءة منخفضة جداً نحو الأرضي، فالمحرك به تسريب كهربائي ويحتاج إلى إعادة لف أو استبدال.
الخطوة الثالثة: فحص حالة الريلاي والكونتاكتور
اضبط الملتيميتر على وضع فحص الاتصال (Continuity). اضغط يدوياً على قلب الريلاي (إذا كان من النوع الذي يسمح بذلك) وتأكد من أن جميع نقاط التلامس تعطي توصيلاً ممتازاً (مقاومة تقارب الصفر). إذا كانت المقاومة عالية، فالنقاط متفحمة ويجب استبدال القطعة.
الخطوة الرابعة: فحص مجاري الهواء والفلاتر
المشاكل الكهربائية غالباً ما يكون سببها ميكانيكياً. تأكد من أن فلاتر الشحوم في شفاطات المطابخ نظيفة تماماً، وأن مجاري الهواء (Ducts) غير مسدودة، وأن سيور نقل الحركة (Belts) مشدودة بشكل صحيح وليست متآكلة.
كيفية اختيار المكونات الكهربائية المناسبة لضمان كفاءة الشفاطات المركزية
التصميم الجيد للوحة التحكم يجنبك 80% من مشاكل الاحتراق المستقبلية. انتبه لهذه المعايير عند بناء أو تجديد اللوحات:
التوافق بين قدرة المحرك وسعة الريلاي والفيوز
يجب حساب سعة المكونات بناءً على “تيار بدء التشغيل” (Inrush Current) وليس فقط تيار التشغيل العادي. محركات مراوح التهوية تسحب تياراً كبيراً جداً في الثواني الأولى لإقلاعها. لذلك، يجب استخدام فيوزات من نوع “بطيء الانصهار” (Slow-blow fuses) أو قواطع محركات مخصصة تتحمل هذا الارتفاع المؤقت دون أن تفصل الدائرة.
أهمية التأريض الجيد (Grounding) لحماية لوحات التشغيل
نظام التأريض الفعال هو صمام الأمان المخفي. في حالة حدوث تسريب كهربائي أو انهيار في عزل الأسلاك، يقوم سلك التأريض بسحب التيار الخطير وتوجيهه بأمان إلى الأرض، مما يؤدي إلى احتراق الفيوز بسرعة ويفصل الطاقة قبل حدوث حريق في اللوحة أو صدمة كهربائية للعاملين.
الحسابات الحرارية داخل لوحة التحكم وتهويتها
تولد المكونات الكهربائية داخل لوحات التشغيل حرارة أثناء عملها. إذا تم تجميع الكثير من الريلايات في صندوق صغير غير مهوى، سترتفع درجة الحرارة وتسرع من انهيار المكونات. يجب اختيار لوحات ذات مساحات واسعة، وتركيب مراوح شفط صغيرة (Cooling Fans) مزودة بفلاتر على جسم اللوحة الخارجي للحفاظ على درجة حرارة داخلية مثالية.
الأخطاء الشائعة التي يقع فيها الفنيون عند تركيب مراوح التهوية
الكثير من أعطال الفيوزات والريلايات تنبع من أخطاء في التركيب الأولي. من أبرز هذه الأخطاء:
1. تجاهل موازنة الأحمال (Load Balancing)
في الأنظمة التي تعمل على تيار ثلاثي الأطوار (3-Phase)، من الضروري جداً التأكد من أن التيار المسحوب على كل فازة متساوٍ تقريباً. أي خلل كبير في التوازن يؤدي إلى ارتفاع حرارة المحرك وزيادة التيار على فازة معينة، مما يسبب احتراق الفيوز الخاص بها.
2. استخدام أسلاك ذات مقاطع غير كافية (Under-sized Cables)
لتوفير التكاليف، قد يقوم البعض بتركيب أسلاك بقطر أقل من المطلوب وفقاً للأكواد الكهربائية. الأسلاك الرفيعة تخلق مقاومة عالية، تسخن بشدة، وتؤدي إلى هبوط في الجهد (Voltage Drop) عند أطراف المحرك. المحرك بدوره سيسحب تياراً أعلى لتعويض هبوط الجهد، مما يؤدي إلى احتراق اللوحة.
3. إلغاء دوائر الحماية الحرارية (Overload Relays)
في بعض الأحيان، عندما يفصل قاطع الحماية الحراري بشكل متكرر، يقوم فني غير محترف بزيادة مؤشر الضبط أو حتى عمل تجاوز (Bypass) له بالكامل ليستمر النظام في العمل. هذا تصرف كارثي يحول المشكلة من مجرد قاطع يفصل إلى محرك يحترق بالكامل ويؤدي إلى انهيار اللوحة.
البيئة المحيطة وتأثيرها المباشر على لوحات التشغيل
يجب ألا نغفل أن الموقع الجغرافي والبيئة المحيطة يلعبان دوراً حاسماً في استقرار الأنظمة.
الرطوبة العالية وتكاثف المياه
في بعض المواقع، خاصة التي تكون قريبة من البحر أو داخل بيئات عمل رطبة، تتكاثف المياه داخل لوحات التشغيل غير المعزولة جيداً (IP Rating منخفض). هذا التكاثف يسبب قِصراً كهربائياً مباشراً وصدأ في المكونات الكهروميكانيكية.
درجات الحرارة الخارجية المرتفعة
عند تركيب اللوحات على أسطح المباني تحت أشعة الشمس المباشرة لفترات طويلة، تتجاوز درجات الحرارة الداخلية للوحة الحدود القصوى المسموح بها لتشغيل الريلايات. يفضل دائماً تركيب اللوحات تحت مظلات أو في غرف مخصصة ومكيفة للخدمات على السطح.
الحلول النهائية لضمان استمرارية عمل أنظمة التهوية بكفاءة
للقضاء على مشكلة احتراق الفيوزات والريلاي بشكل جذري، يجب تبني نهج شامل يجمع بين اختيار المكونات الصحيحة، التركيب الاحترافي، والصيانة المستدامة.
الاستعانة بالخبراء والشركات المعتمدة
إن تصميم وصيانة أنظمة الشفاطات المركزية ليس بالأمر الذي يمكن تركه لغير المتخصصين. يحتاج الأمر إلى مهندسين وفنيين ملمين بحسابات التدفق الهوائي (CFM) والأحمال الكهربائية. للحصول على أفضل التقييمات، خدمات الصيانة الاحترافية، وتوريد اللوحات والمعدات ذات الجودة العالية المخصصة لتحمل أقسى ظروف التشغيل، يمكنك الاعتماد على الخبرات الواسعة المتوفرة في الشركة المركزية للتهوية، حيث يتم تقديم حلول هندسية متكاملة تضمن راحة بالك وتطيل من عمر أجهزتك.
تحديث اللوحات القديمة (Retrofitting)
إذا كانت لوحة التحكم الخاصة بك تعاني من أعطال متكررة واحتراق مستمر للقطع، فقد يكون من الأوفر على المدى الطويل استبدالها بالكامل بلوحة حديثة مزودة بأنظمة الـ (VFD) – محولات التردد المتغير. هذه الأجهزة تتحكم في سرعة الشفاطات المركزية بذكاء بناءً على الحاجة، مما يلغي تماماً تيار بدء التشغيل العالي، ويقلل من استهلاك الكهرباء، ويزيل الضغط الميكانيكي والكهربائي عن النظام بأكمله، ليصبح احتراق الفيوزات والريلايات شيئاً من الماضي.
خلاصة القول، إن حماية استثماراتك في أنظمة مراوح التهوية تتطلب وعياً تاماً بأهمية كل مكون صغير داخل لوحات التشغيل. من خلال تطبيق برامج الصيانة الوقائية الصارمة، الفحص الدوري الدقيق، والترقية إلى التقنيات الذكية، ستضمن بيئة عمل آمنة، نظيفة، وخالية من التوقفات المفاجئة والمكلفة.
